汽车线束的相关知识

一、汽车线束的定义。

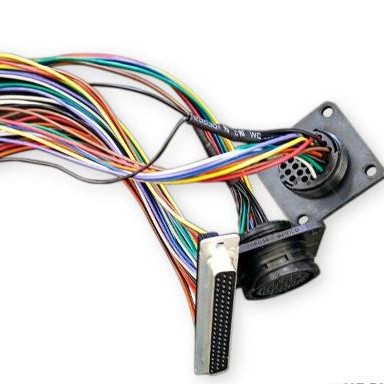

汽车用线束将电流导向汽车各部位的电气组件，将驾驶员的意图传达给汽车和外部发挥着重要作用。

用人体表示，发动机就像心脏，线束相当于汽车内部的神经系统，是连接所有电气组件的总称。

线束是非开模组件，柔软组件，可塑性高。实际装载情况与3D数模相差很大。

PSA线束具体分为五类

1、主线束:基本分布在发动机舱和底盘，舱内少。

2、座舱线束:一般分布在座舱内。

3、仪表线束:分布在仪表板上。

4、发动机线束:分布在发动机上。

5、小系列:左前门系列、右前门系列、后门系列、天花板系列、背门系列、天花板系列、前保险杠系列、后保险杠系列、正极电缆、负极电缆。

二、端子的主要参数。

1、导体的压接高度、宽度绝缘层的压接高度、宽度

2、尖头千分尺测量绝缘层的宽度；游标卡尺测量导体的高度、宽度和绝缘层的高度。

3、端子的一个重要特性是拉力值，端子的压接情况必须符合拉力值的要求。用拉力测试仪测量端子的拉力值。

4、端子的任何部位都不符合要求，如无刷子、无窗户、喇叭口过大等，端子变形。

连接器种类繁多，按要求分为防水和防水两种。且连接器必须通过对接锁实现其功能。且与连接器相关的材料有锁片、盖子、定位夹、胶带等。
