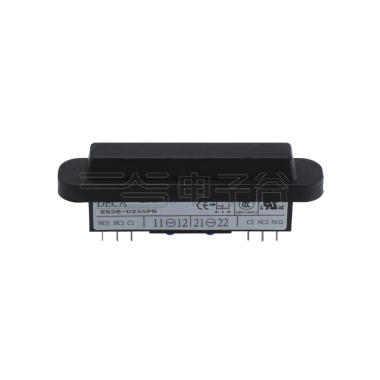

ES2B型使能开关 3位置开关2触点黑色橡胶套

物料编码
ES2B-D2XXPB
品牌
万连
在产状态
在产

购买数量：

单价：￥125.052632

总价：待询价

手机查看

产品参数

端接类型

焊接式
连接器类别

ES2B型使能开关
环保性质

ROHS
端子电镀

Tin
产品类型

使能开关
直接开路动作行程

1.7mm(复位辅助开关);4.7mm(按压辅助开关)
电气耐久性

100000cycles Min
操作部强度

500N Min
3位置开关

2触点
已通过认证

CCC、UL、CE
端子部焊接条件

310～350℃、3秒以下
拧紧扭矩

0.5～0.8N·m
塑件材质

矽胶
适用电线

0.5mm²/一根
直接开路动作力

60N Min
端子材质

Copper
切换频率

1200次/小时
端子抗拉强度

20N Min
相对湿度

45%～85%RH（无结露）
橡胶套颜色

黑色

电气特性

接触电阻

50mΩ Max
绝缘电阻

100MΩ Min(500V DC)
污染等级(端子侧）

2
脉冲耐电压

2.5KV
条件性短路电流

50A（125V）
污染等级(操作部侧)

3
保护等级

无橡胶套:IP40;有橡胶套:IP65

环境特性

保存环境温度

-40℃～+80℃（无结冰）
使用环境温度

-25℃～+60℃

详细介绍

依据人体工学，为了回避危险的 OFF→ON→OFF 的 3 位置动作;位置1→2，内置速动开关，具备轻快的操作感，使得位置2容易识别;位置2→3需要用力，有明确的操作感;由于使位置2的保持力变轻，可进行长时间操作;即使操作按钮的端部，亦可达到确实且安定的操作感;利用按压OFF(位置3)→放开OFF(位置1)之间，不会形成ON状态的结构;(IEC60204-1；9.2.5.8项、IEC60947-5-8;7.1.9项)辅助开关可区别按钮复归状态的OFF(位置1)与按压状态的OFF(位置3);(辅助开关具有直接开路动作功能)内置可对应回路冗长性(Redundancy)的2接点;(3位置开关2接点+按钮复归辅助开关2接点+按钮按压辅助开关2接点的最大6接点);附橡胶套可对应防水结构(IP65);
