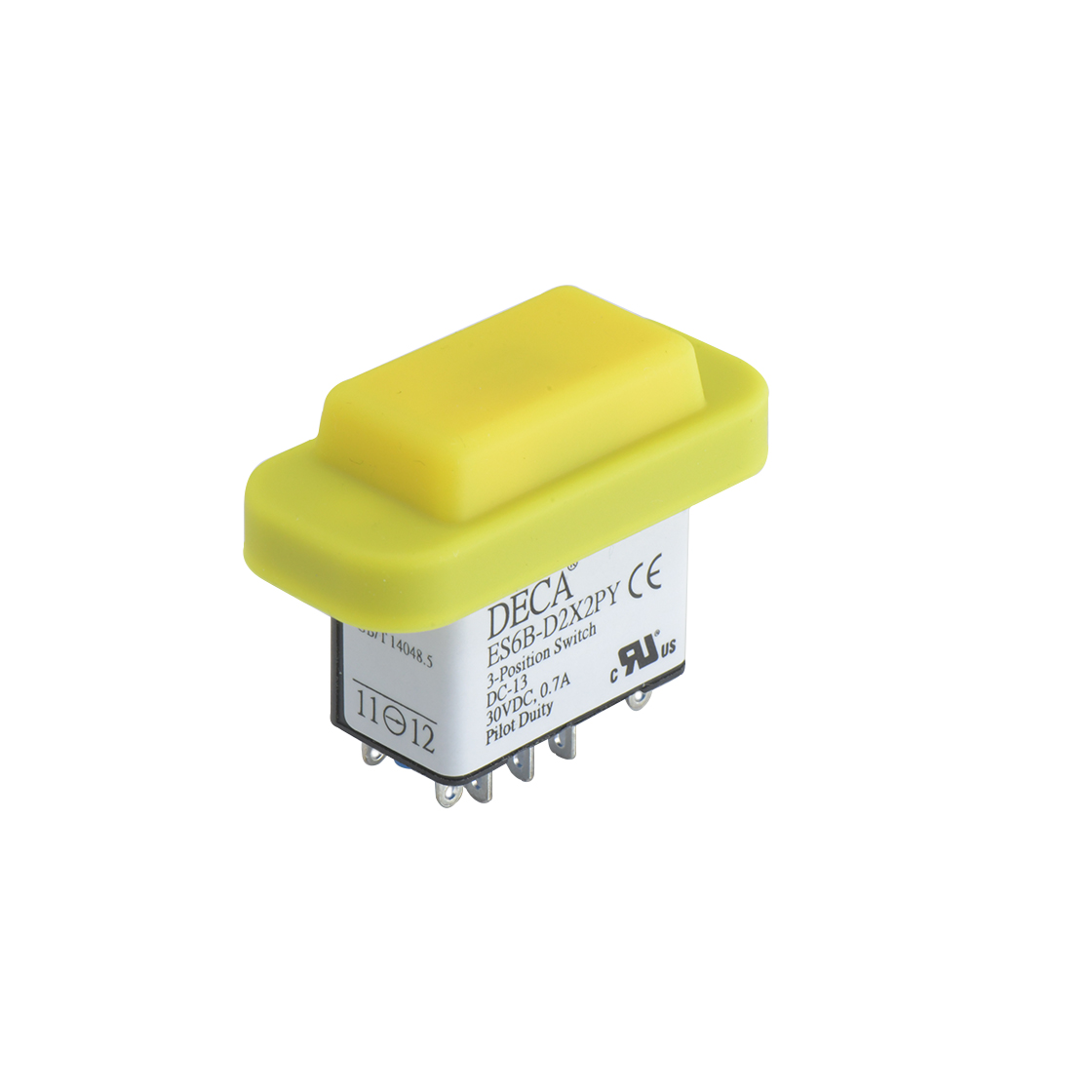

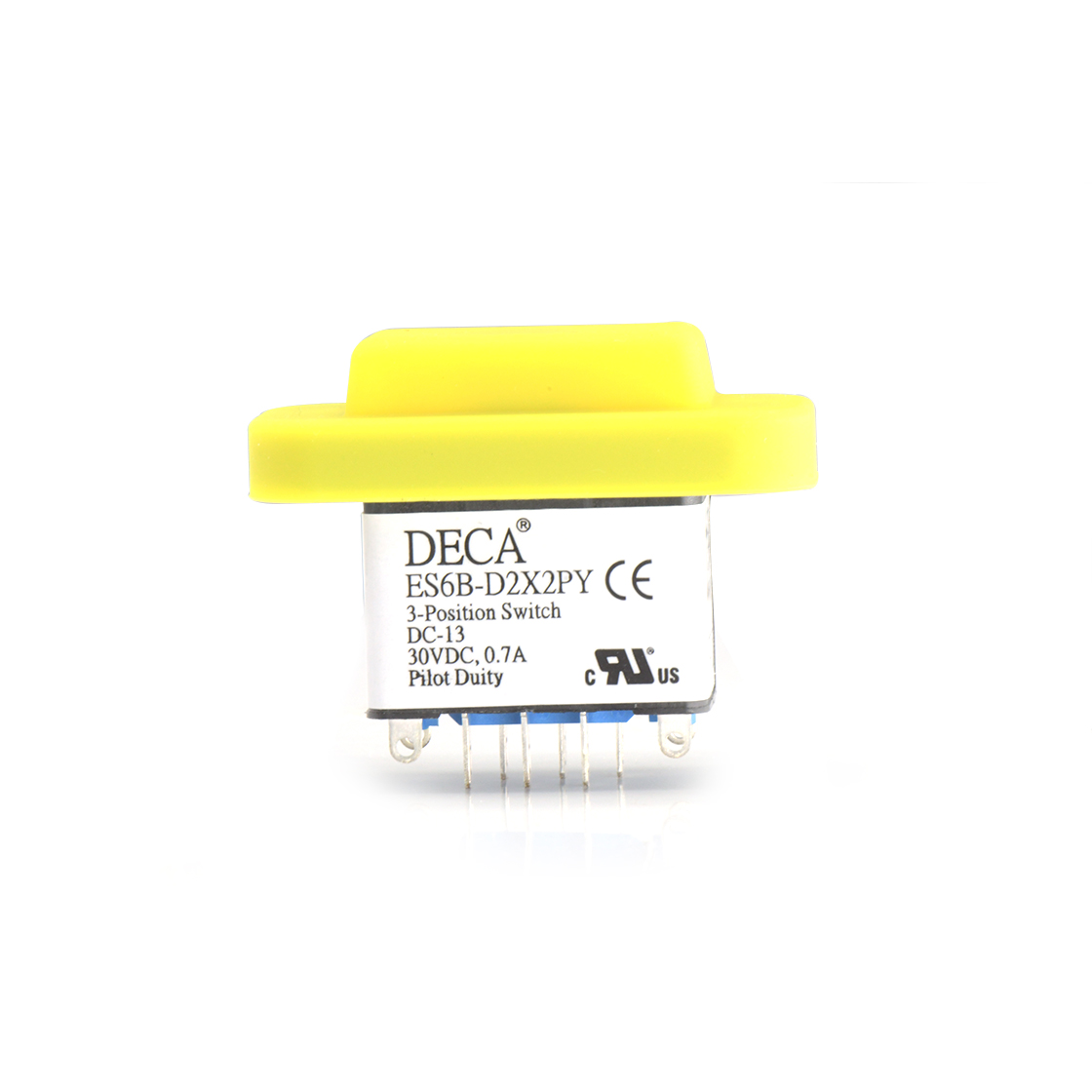

ES6B型使能开关 3位置开关2触点按压辅助开关2触点黄色橡胶套

物料编码
ES6B-D2X2PY
品牌
万连
在产状态
在产

购买数量：

单价：￥153.473685

总价：待询价

手机查看

产品参数

端接类型

焊接式
连接器类别

ES6B型使能开关
端子电镀

Tin
产品类型

使能开关
环保性质

ROHS
电气耐久性

100000cycles Min；1000000cycles Min（24V AC/DC 100mA）
切换频率

1200次/小时
直接开路动作行程

0.9mm(复位辅助开关);4.0mm(按压辅助开关)
相对湿度

45%～85%RH（无结露）
塑件材质

矽胶
适用电线

0.5mm²/一根
端子材质

Copper
端子抗拉强度

20N Min
3位置开关

2触点
操作部强度

250N Min
拧紧扭矩

0.5～0.8N·m
端子部焊接条件

310～350℃、3秒以下
直接开路动作力

40N Min
橡胶套颜色

黄色
已通过认证

CCC、UL、CE
按压辅助开关

2触点

电气特性

接触电阻

50mΩ Max
绝缘电阻

100MΩ Min(500V DC)
保护等级

无橡胶套:IP40;有橡胶套:IP65
污染等级(端子侧）

2
条件性短路电流

50A(125V)3位置开关;50A(250V)辅助开关
脉冲耐电压

1.5KV(3位置开关);2.5KV(辅助开关)
污染等级(操作部侧)

3

环境特性

保存环境温度

-40℃～+80℃（无结冰）
使用环境温度

-25℃～+60℃

详细介绍

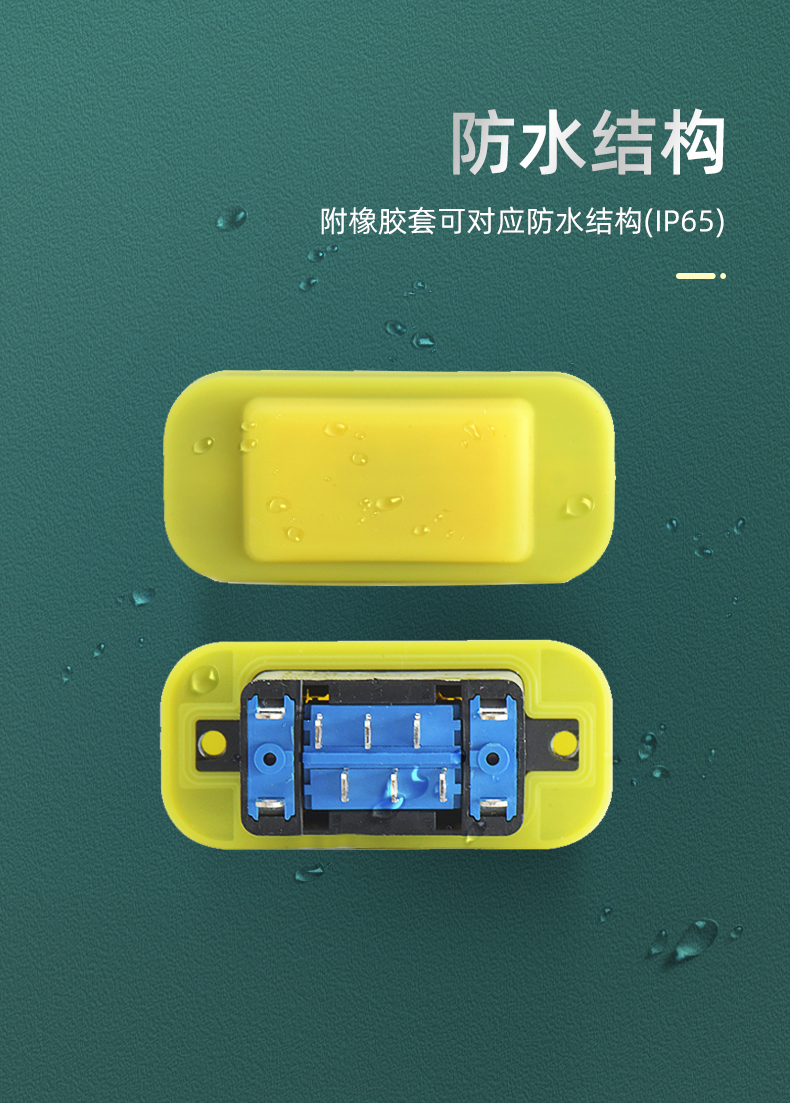

依据人体工学，为了回避危险的 OFF→ON→OFF 的 3 位置动作;位置1→2，内置速动开关，具备轻快的操作感，IEC60204-1(2005)：10.9项、IEC60947-5-8(2006)：7.1.9项辅助开关可区别按钮复归状态的OFF(位置1)与按压状态的OFF(位置3);(辅助开关具有直接开路动作功能)内置可对应回路冗长性(Redundancy)的2接点;附橡胶套可对应防水结构(IP65);
